Õlivaba kruviga õhukompressor

Põhiparameetrid

Veeväljasurve: 4,2-148,5 m³/min

Võimsus: 55-900kw

Tööstusstandard

Õlivaba õhku kasutatakse paljudes tööstusharudes, kus õhukvaliteet on lõpptoodete ja tootmisprotsesside jaoks ülioluline, sealhulgas toiduainete ja jookide, ravimite, naftakeemia, pooljuhtide ja elektroonika, meditsiini, autode värvimise ja tekstiilitööstuses. Nendes nõudlikes rakendustes võib isegi väike õlisaaste põhjustada kulukaid seisakuid või toote kahjustamist.

Õlivaba õhutehnoloogia pioneer

Viimased 60 aastat on Atlas Copco pühendunud õlivaba kruviõhukompressori tehnoloogia uurimisele ja arendamisele, lansseerides arvukalt õlivabu õhukompressoreid ja puhureid, et pakkuda klientidele puhast õhku. Läbi pideva uurimis- ja arendustegevuse on Atlas Copco saavutanud taas uue verstaposti, olles esimene õhukompressorite tootja, kes on edukalt saavutanud CLASS 0 sertifikaadi.

Riskide kõrvaldamine

Klientide rangete nõuete täitmiseks tellis Atlas Copco tuntud testimisorganisatsioonilt TÚV oma õlivabu kompressoreid ja puhureid testima. TÚV kasutas rangeid testimismeetodeid, uurides kõiki võimalikke õlivorme laias temperatuuri- ja rõhuvahemikus ning ei leidnud väljundõhuvoolus õli jälgi.

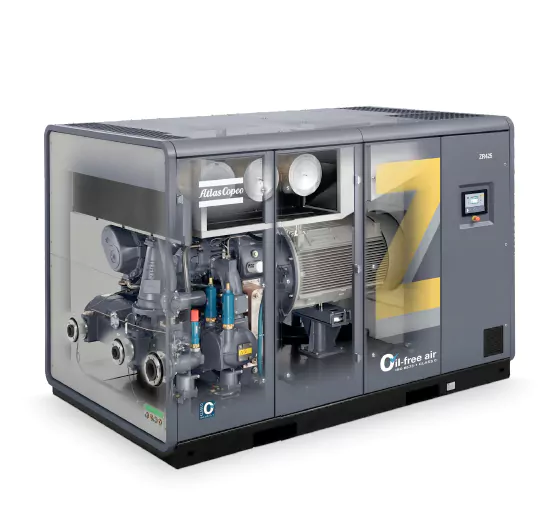

Küpse Z õlivaba kruvitehnoloogia, ZR vesijahutusega mudelid

① Premium õlivaba kompressoripea

• Ainulaadne Z-tüüpi tihendi disain tagab puhta, kvaliteetse õlivaba suruõhu.

• Atlas Copco esmaklassiline rootorikate tagab kõrge efektiivsuse ja vastupidavuse.

• Jahutusjope.

②Täiustatud Elektronikon® seadmekontroller

• Juhtib integreeritud juhtimissüsteemi kaudu samaaegselt nii õlivaba kruvikompressorit kui ka kuivatit.

• Pakub üldist süsteemi jõudluse oleku jälgimist ennetavate hooldusjuhiste, veateadete ja ohutusseiskamisfunktsioonide kaudu.

• Saadaval on mitu kuvakeelt.

• Spetsiaalselt ette nähtud ühendamiseks ES-süsteemi horisontaaljuhtimisega,

integreeritud standardsete seeria sideprotokollidega.

③ Lisa/tühjenda klapp

• Välist õhuvarustust pole vaja.

• Mehaaniliselt blokeeritud sisselaske- ja õhutusventiilid.

• Äärmiselt väike mahalaadimisvõimsus.

④ Suure tõhususega jahuti ja vee eraldaja

• Korrosioonikindel roostevabast terasest torukimp.

• Väga töökindel robotkeevitus; lekkevaba.

• Alumiiniumist tähekujulised ribid suurendavad soojusvahetusala.

• Labürindiga konstrueeritud veeseparaator eraldab tõhusalt kondensaadi suruõhust.

⑤ Suure tõhususega mootor + VSD

• TEFC IP55 mootor hoiab ära tolmu ja kemikaalide sissepääsu.

• Pidev töötamine karmides ümbritseva õhu temperatuuri tingimustes.

• Otsene energiasääst kuni 35% muutuva sagedusega ajamiga (VSD) mootoriga.

• Reguleeritav vooluhulk vahemikus 30% kuni 100%.

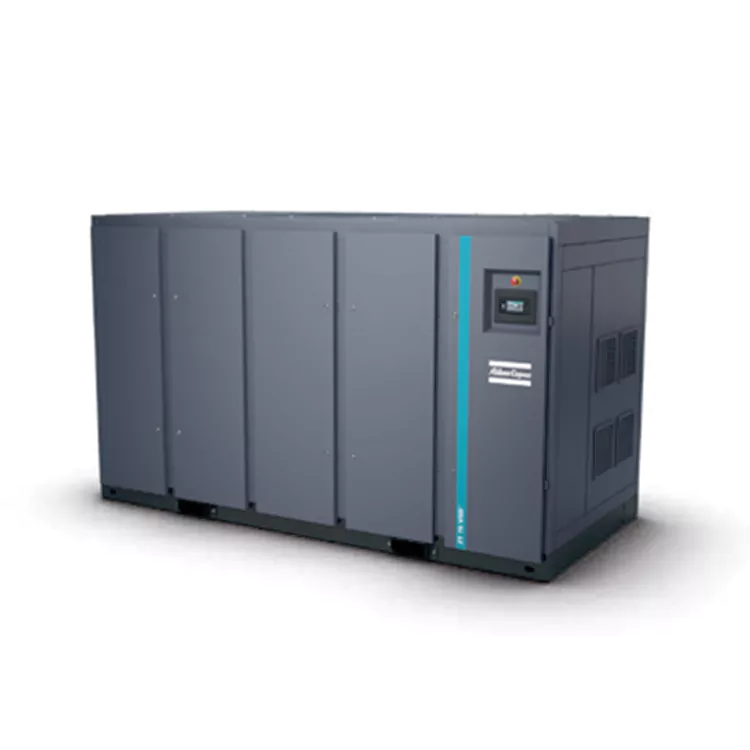

Õhkjahutusega mudelil ZT on terviklik ja silmapaistev disain.

①Kasutab AGMA A5/DIN 5. klassi käiku

• Pikk kasutusiga

• Madal ülekandekadu, mis vähendab müra ja vibratsiooni.

② Premium õlivaba kompressori rootor

• Esmaklassiline õlivaba kruvikompressor tagab kvaliteetse õhu.

• Suurepärane rootori kate ja jahutuskate tagavad kompressori üldise efektiivsuse.

③ Suurepärased rootori laagrid

• Säilitada kõrge stabiilsus erinevatel koormustingimustel.

• Kohandub kergesti koormuse muutustega.

④ Kõrge efektiivsusega õhujahuti

• Roostevabast terasest eeljahuti koos jahutusradiaatoriga.

• Suurepärane soojusvahetusvõime.

• Lihtne puhastada.

• Madala müratasemega madala energiatarbega radiaaljahutusventilaator.

⑤ Integreeritud VSD

• Otsene energiasääst kuni 35% muutuva sagedusega ajami (VSD) mootori abil.

• Oluliselt vähenenud mahalaadimiskaod.

• Ventilatsiooni puudumine, mis takistab suruõhu sattumist atmosfääri.

• Voolukiiruse reguleerimisvahemik 30% kuni 100%.

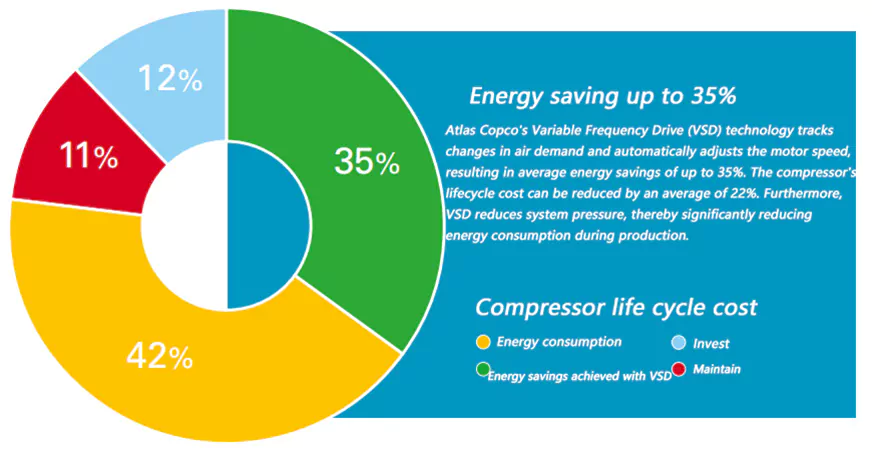

Muutuva sagedusega ajam (VSD): energiakulude vähendamine

Energiatarbimine moodustab üle 80% õlivaba kruviga õhukompressori kogu elutsükli kuludest. Peale selle moodustab suruõhu tootmisel kasutatav elekter üle 40% tehase elektri kogukuludest. Energiakulude vähendamiseks lõi Atlas Copco suruõhutööstuses muutuva sagedusega ajami (VSD) tehnoloogia pioneeriks. VSD mitte ainult ei säästa märkimisväärsel hulgal energiat, vaid kaitseb ka keskkonda tulevaste põlvkondade jaoks. Tänu pidevatele investeeringutele sellesse tehnoloogiasse suudab Atlas Copco pakkuda turul kõige laiemat valikut integreeritud VSD-kompressoreid.

Atlas Copco integreeritud VSD ainulaadsed omadused

1. Elektronikon* juhib samaaegselt kompressorit ja integreeritud inverterit, tagades ohutu töö.

2. VSD pakub paindlikku rõhuvalikut vahemikus 4-10 baari, vähendades elektrikulusid.

3. Eritellimusel konstrueeritud inverter ja mootor (kaitstud laagritega) tagavad kõrge efektiivsuse kogu kiirusvahemikus.

4. Mootor on spetsiaalselt ette nähtud töötama madalal kiirusel, võttes täielikult arvesse nii mootori kui ka kompressori jahutusvajadusi madalatel pööretel.

5. Kõik Atlas Copco VSD kompressorid on sertifitseeritud ja litsentsitud. Kompressori töö ei mõjuta väliseid seadmeid ja vastupidi.

6. Tugevdatud mehaanilised komponendid tagavad, et põhikomponentide töökiiruse vahemikku kontrollitakse allpool kriitilist vibratsioonitaset.

7. Elektrilisse juhtkilpi sisseehitatud ülitõhus inverter tagab kompressori stabiilse töö ümbritseva keskkonna temperatuuril kuni 50°C/122°F (standardne töötemperatuur kuni 40°C/104°F).

8. Puudub "kiiruse aken", mis suurendab energiatarbimist või mõjutab netosurve stabiilsust; kompressori gaasivoolu kiiruse reguleerimisvahemik on nii madal kui 75%.

9. Torujuhtme rõhukõikumised peaksid jääma 0,10 baari (1,5 psi) piiresse.

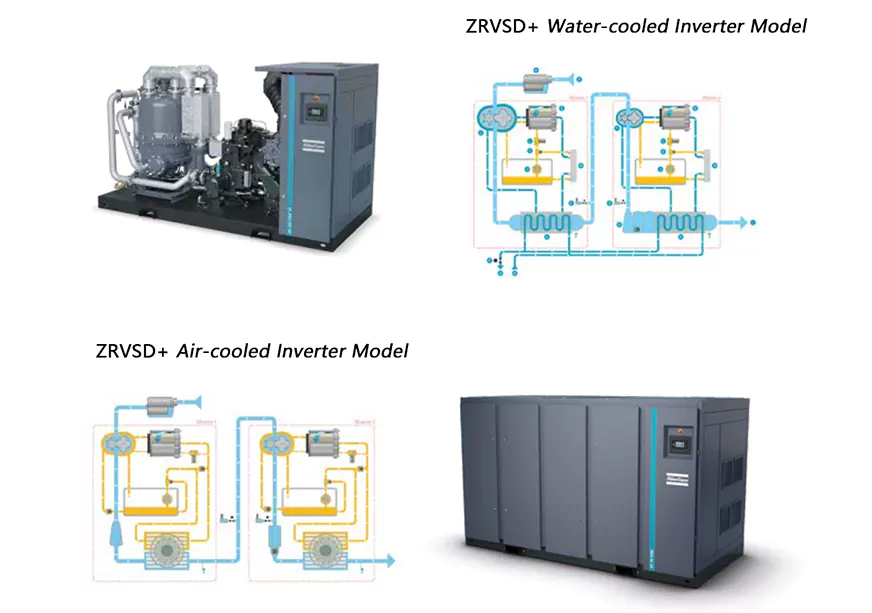

Atlas Copco ZVSD+ kahe püsimagnetiga inverterajam

• Õlivaba kruviõhukompressor võtab kompressiooni tõhususe parandamiseks kasutusele uue põlvkonna ülitõhusad kompressoripead.

• Kõik kõrg- ja madalrõhukompressoripead on varustatud IP66 kõrge efektiivsusega püsimagnetiga muutuva sagedusega mootoriga (IE5), mis reguleerib kiirust reaalajas vastavalt suruõhuvajaduse muutumisele, säästes energiat ja parandades efektiivsust.

• Töökindlad õliga määritud laagrid.

• Atlas Copco erikujundusega sagedusmuundur võimaldab suure voolukiiruse sagedust reguleerida vahemikus 20% kuni 100%.

• Kompaktne disain säästab paigaldusruumi.
