Madala rõhuga õlivaba kruviga õhukompressor

Professionaalse tarnijana pakub DECHUAN vastupidavat madala rõhuga õlivaba kruviga õhukompressorit.

Toote eelised

Hooldusvaba ajamisüsteem

• Hooldusvaba, täielikult suletud, takistades tolmu ja prahi sisenemist

• Sobib kasutamiseks karmides tingimustes

• Suure tõhususega hammasülekanne, ilma sidurite tõhususe vähenemiseta

• Maksimaalne töötemperatuur standardmudelil on 46˚C ja kõrge temperatuuriga mudelil 55˚C

Ülitõhus mootor

• Mootori efektiivsusklass IE4

• Kaitseklass IP55, isolatsiooniklass F, temperatuuritõusu klass B

• Ajamita otsas on määrdega määritud hooldusvabad laagrid

• Madala rõhuga õlivaba kruviga õhukompressor sobib pidevaks tööks karmides keskkondades

Tugev pöörlev õlifilter

• Filtreerige tõhusalt õlis leiduvaid lisandeid, et pikendada osade kasutusiga

•Õlifilter on varustatud möödavooluklapiga

• Sõltumatu ülisuure disainiga õlijahuti ja järeljahuti

•Madal temperatuur rootori väljalaskeava juures tagab õli pika kasutusea

• Sisseehitatud mehaaniline auru-vee eraldaja suudab eemaldada peaaegu 100% kondensaadiveest

•Pinget leevendav disain välistab soojusvahetis termilise šoki

Elektronikon® puuteekraaniga kontroller

• Kaugjuhtimispult, häireväljund, hooldus- ja teenindusplaanid ning võrgudiagnostika on kõik saadaval

• Sisseehitatud Smartlinki kaugdiagnostika maksimeerib õhukompressorisüsteemi jõudlust ja saavutab energiasäästu

• Mitme kompressori diagnostika (2,4 ja 6 ühikut ühisjuhtimises on valikulised)

• Tugev õhu sisselaskefilter

• Madala rõhuga õlivaba kruviõhukompressor suudab eemaldada 99,9% jämedast tolmust, suurendades kompressori komponentide kaitset

• Äärmiselt pikk kasutusiga

Atlas GL 37-75 iseloomustab silmapaistev kasutegur, suurepärane suruõhu kvaliteet, madal energiatarbimine stabiilsetes gaasikasutuse tingimustes ning intelligentsed omadused, mis tagavad tõhususe ja töökindluse. Võetakse kasutusele puutekontroller Elektronikon, mis sisaldab reaalajas kaugdiagnostikat ja optimeerimissoovitusi, mida pakub SMARTLINK, samuti OPCUA tootmissüsteemidesse integreerimiseks.

Atlas GL 37-75 tehnilised parameetrid

Atlas GL 37-75 spetsifikatsiooni mõõtmed

Peamised parameetrid

Seadme jõudlusnäitajaid mõõdetakse vastavalt ISO1217 lisale C ja 2009

Tööjaama helirõhutaseme test: LpWSA (ref 20 μPa) dB(A) (viga: 3dB(A))

Mürataset mõõdetakse vastavalt ISO2151 ja ISO9614 standarditele

FAD mõõdetakse järgmistel töörõhkudel: 5 baari 5,5 baari mudeli puhul

Töötingimused: Absoluutne sisselaskerõhk: 1 bar

Sissepuhkeõhu temperatuur: 20°C

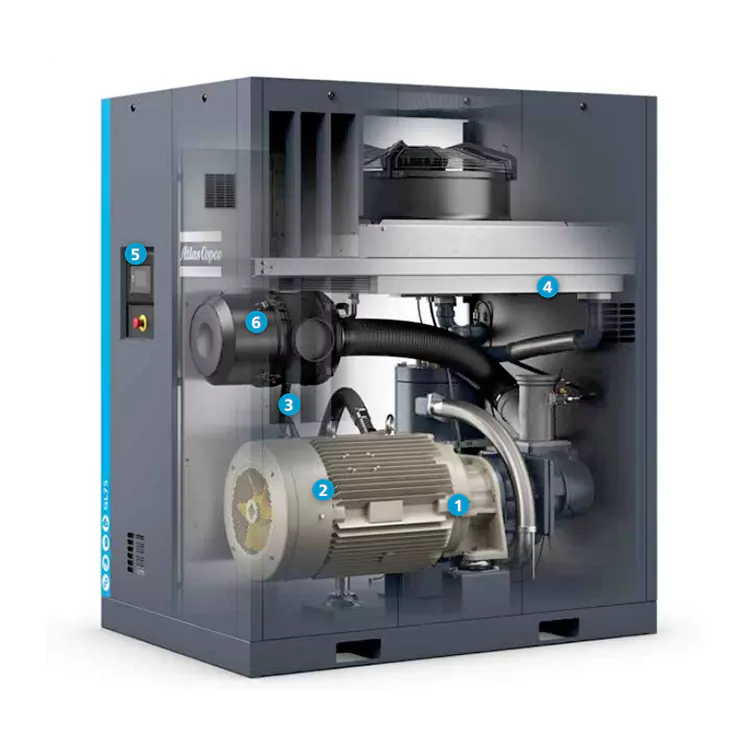

Atlas GL 37-75 õhukompressori põhistruktuur

1. Põhiseadme sektsioon: see sisaldab sisselaskeventiili, väljalaskeklapi, ülekandesüsteemi jne, mida kasutatakse õhu sisselaske, kokkusurumise ja väljalaske saavutamiseks.

2. Abisüsteemid: sealhulgas määrdeõlisüsteem, jahutusveesüsteem, elektriline juhtimissüsteem jne, kasutatakse õhukompressori normaalse töö tagamiseks.

Atlas GL 37-75 õhukompressori tööprotsess

1. Käivitamisetapp: toitenupu vajutamisel käivitab elektrooniline juhtsüsteem automaatselt õhukompressori määrimissüsteemi ja jahutusveesüsteemi. Samal ajal avaneb sisselaskeklapp ja õhk siseneb põhiseadme sisemusse.

2. Kompressioonietapp: kruvirootori pöörlemisel mõjub põhiseadmes olev õhk survejõule ja rõhk järk-järgult suureneb. Sel hetkel suletakse väljalaskeklapp, et vältida surugaasi tagasivoolu.

3. Väljalasketapp: kui seatud rõhu väärtus on saavutatud, aktiveerib elektrooniline juhtsüsteem surugaasi väljalaskmiseks automaatselt väljalaskeklapi. Vahepeal suletakse sisselaskeklapp ja madala rõhuga õlivaba kruviõhukompressor lülitub järgmise käivitamise ootamise olekusse.

4. Väljalülitamise etapp: kui on vaja õhukompressori töö peatada, vajutage väljalülitusnuppu. Elektrooniline juhtimissüsteem lülitab välja määrimissüsteemi ja jahutusveesüsteemi ning sulgeb järk-järgult sisselaskeklapi ja väljalaskeklapi. Lõpuks lakkas õhukompressor täielikult töötamast.

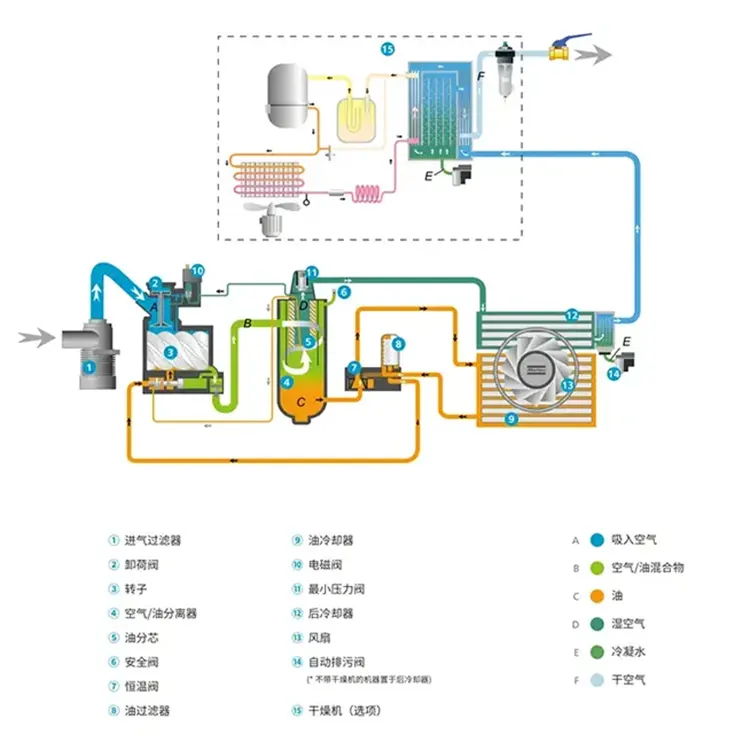

Atlas GL 37-75 õhukompressori töövooskeem
