Tootekirjeldus

Maksimeerige ruumi tõhusust, tellides DECHUANilt hulgimüügi integreeritud õlisissepritsega kruvikompressor. Täisfunktsiooni paigutus sisaldab integreeritud kuivatit, mille kastepunktirõhk on 5 °C, pakkudes kuiva ja puhast õhku, mis kaitseb allavoolu tööriistu roostekahjustuste eest.

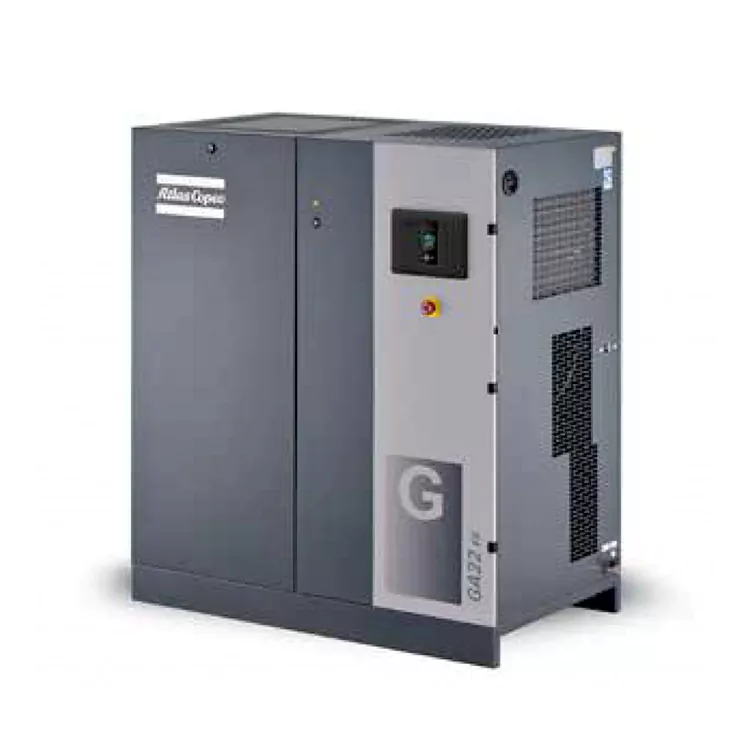

Integrated Oil-Injected Screw Compressor

Miks raisata aega eraldi kuivatite, filtrite ja paakide hankimisele?

Traditsiooniliste õhuseadete puhul tarnitakse komponente eraldi, mis nõuab suurt põrandapinda ja keerulisi omavahel ühendatud torustikke. See mitme liigendiga lähenemine toob sageli kaasa voolutakistuse ja võimalikud õhulekketeed. Toode lahendab selle keerukuse, paigutades kruvielemendi, õhuvastuvõtja, suure tõhususega õliseparaatori ja külmutusagensi niiskuskuivati ühte heliisolatsiooniga kappi.

See kompaktne disain vähendab teie jalajälge ja välistab välise torustiku paigaldamise. Lihtsalt asetage seade kaupluse põrandale, ühendage oma peamine elektrivarustus ja õhu väljalaskekollektor ning teie rajatises on kohe juurdepääs jahedale, kuivale ja kõrge puhtusastmega suruõhule.

Integrated Oil-Injected Screw Compressor

Ruumiliste ja paigaldusega seotud kitsaskohtade lahendamine kaasaegsetes töötubades

Traditsioonilise suruõhusüsteemi seadistamine nõuab mitme eraldi komponendi – sealhulgas kompressori, õhumahutid, jalgrattakuivatid ja peenõlifiltrid – ühendamist, kasutades laiaulatuslikku välitorustike võrgustikku. Selline paigutus ei võta mitte ainult suurel hulgal väärtuslikku töökoja põrandapinda, vaid suurendab ka õhulekkeohtu iga keermestatud ühenduse juures, põhjustades süsteemi rõhu langust ja sundides teid paigaldama kalleid kohalikke torude paigaldajaid.

Kompressor lahendab need ruumilised ja paigaldusprobleemid täielikult. Asetades kõik vajalikud õhutöötlusseadmed ühele kompaktsele raamile, vähendab see käivitusvalmis süsteem paigaldustööde tööjõukulusid kuni 70%. See saabub teie ettevõttesse täielikult juhtmega, torudega ja eelkasutusega, mis tähendab, et teie meeskond peab lihtsalt ühendama peavooluliini ja väljalasketoru, et alustada teie tootmisliinile puhta, kuiva ja kvaliteetse suruõhu tarnimist.

Tehnilised parameetrid

Meie integreeritud õlisissepritsega kruvikompressori integreeritud seadmed on loodud pidevaks tööks, kombineerides raskeveokite komponente väga kompaktse jalajäljega:

GA seeria tehnilised parameetrid

Mudel	Maksimaalne töörõhu latt(e)	Max töörõhk psi	FAD Flow l/s	FAD Vooluhulk m³/min	FAD Flow cfm	Mootori võimsus kW	Mootori võimsus hj	Müratase dB(A)	Kaal Standard kg	Kaal Standardne naela	Kaal Täisjõudlus kg	Kaal Täisjõudlusega naela	Väljalaskeava suurus
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Seadme jõudlusparameetrid, mis on testitud vastavalt standardile ISO 1217, väljaanne 3, lisa C-1996 Müratase vastab standardile ISO 2151 / Pneurop / CagiPN8NTC2

Võrdluskatse tingimused:

· Absoluutne sisendrõhk: 1 bar

· Õhu sisselaske temperatuur: 20°C GA 11-26 sisseehitatud kuivati rõhu kastepunkt: 5°C

FAD vooluhulk mõõdetuna allpool töörõhku:

· 7,5 baari mudelid testitud 7 baariga

· 8,5 baari mudelid testitud 8 baariga

· 10,5 baari mudelid testitud 10 baariga

· 13 baariga mudelid testitud 12,5 baari juures

GA11/15/18/22/26*/30 integreeritud kuivati mudelite andmetabel

Mudel	Max töörõhk – standardvarras(e)	Max töörõhk – standardne psig	Maksimaalne töörõhk – täisjõudlusega latt(e)	Maksimaalne töörõhk – täielik jõudlus psig	FAD Flow l/s	FAD Vooluhulk m³/min	FAD Flow cfm	Mootori võimsus kW	Mootori võimsus hj	Müratase dB(A)	Kaal Standard kg	Kaal Täisjõudlus kg	Väljalaskeava suurus
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Seadme jõudlusparameetrid, mis on testitud vastavalt standardile ISO 1217, Ed.3, Lisa C-1996 Müratase vastab standardile ISO 2151 / Pneurop / CagiPN8NTC2

Võrdluskatse tingimused:

· Absoluutne sisendrõhk: 1 bar

· Õhu sisselaske temperatuur: 20°C Sisseehitatud kuivati survekastepunkt GA 11*-30 jaoks: 2°C ~ 3°C

FAD vooluhulk mõõdetuna allpool töörõhku:

· 7,5 baari mudelid testitud 7 baariga

· 8,5 baari mudelid testitud 8 baariga

· 10,5 baari mudelid testitud 10 baariga

· 13 baariga mudelid testitud 12,5 baari juures

Tõestatud konstruktsiooniline eelis: ei nõuta kulukat paigaldust

Integrated Oil-Injected Screw Compressor

Investeerimine DECHUANi integreeritud õlisissepritsega kruvikompressorisse lihtsustab teie rajatise uuendamist. Standardsed mitmekomponendilised süsteemid nõuavad iga riistvara jaoks spetsiaalseid betoonaluseid, ulatuslikku vasest torustikku ja sõltumatuid elektriühendusi.

DECHUAN süsteem on meie tehases täielikult eeljuhtmega ja torudega ühendatud, mis vähendab paigaldusaega päevadest tundideni. Sellel on vastupidav vibratsiooniisolatsiooniga alusplaat, mida saab paigutada mis tahes tasasele tööstuslikule betoonpõrandale ilma ankrupoltide või spetsiaalsete vundamentideta.

Tehniliste hangete KKK

K: Kas kruvikompressori integreeritud kuivati moodul suurendab üldisi energiakulusid?

V: Meie nutikas kontroller koordineerib kuivati tööd kompressori koormusolekuga. Madalamatel tootmisperioodidel skaleerib kuivati oma jahutusvõimsust, et see vastaks vähendatud õhuhulgale, vältides tarbetut energiatarbimist.

K: Kuidas töötab sisseehitatud kadudeta elektrooniline äravooluklapp?

V: Erinevalt odavatest ajastatud solenoidtorudest, mis puhuvad väärtuslikku suruõhku jäätmetorusse iga paari minuti järel, kasutab integreeritud õlisissepritsega kruvikompressori elektrooniline äravool sisemist vedelikutaseme andurit. See avaneb ainult siis, kui kondensaadimahuti on täis, vabastades kogunenud vee ilma süsteemi õhurõhku raiskamata.

K: Kas sellises kompaktses korpuses on filtreid lihtne vahetada?

V: Jah, korpusel on kiirvabastavad tõsteuksed, mis tagavad täieliku juurdepääsu kõikidele kulumaterjalidele. Õlieraldaja, õhufiltri element ja seesmised aktiivsöeplokid on paigutatud kiireks ja lihtsaks hoolduseks.
