Tootekirjeldus

Tootmise üldkulude vähendamiseks on Hiina energiasäästliku õlipritsega kruvikompressori tellimine ettevõttest DECHUAN end tõestanud lahendus. See optimeeritud vertikaalse õliseparaatori anumaga ehitatud seade vähendab õlijääke, vähendades samal ajal teie erienergiavajadust (SER) 3,3% võrreldes vanemate rihmajamiga süsteemidega.

Iga kilovati maksimeerimine: tööstuslike õhusüsteemide võimsuskadude peatamine

Pidevates tootmisruumides on õhukompressorid sageli tehase põranda suurimad elektritarbijad. Traditsioonilised vananenud kruviõhukompressorid kannatavad suurte energiakadude tõttu ebatõhusate sisetorustike, hõõrdejõuliste rihmajamite ja halvasti konstrueeritud eraldusanumate tõttu, mis juhivad suures koguses survestatud õhku ruumi iga kord, kui masin väikese nõudlusega tsüklite ajal tühjeneb.

Kompressor tegeleb otseselt nende kallite energiakadudega. Optimeerides sisemise vedeliku dünaamikat ja kasutades otseühendusega ülekandesüsteemi, vähendab DECHUAN mehaanilised hõõrdekadud peaaegu nullini. Lisaks on süsteemil äsja täiustatud vertikaalne nafta-gaasi separaatori anum, mis kasutab madala takistusega rada, et minimeerida rõhulangusi masina sees, hoides teie spetsiifilise energiavajaduse (SER) kogu tootmisnädala jooksul erakordselt madalal.

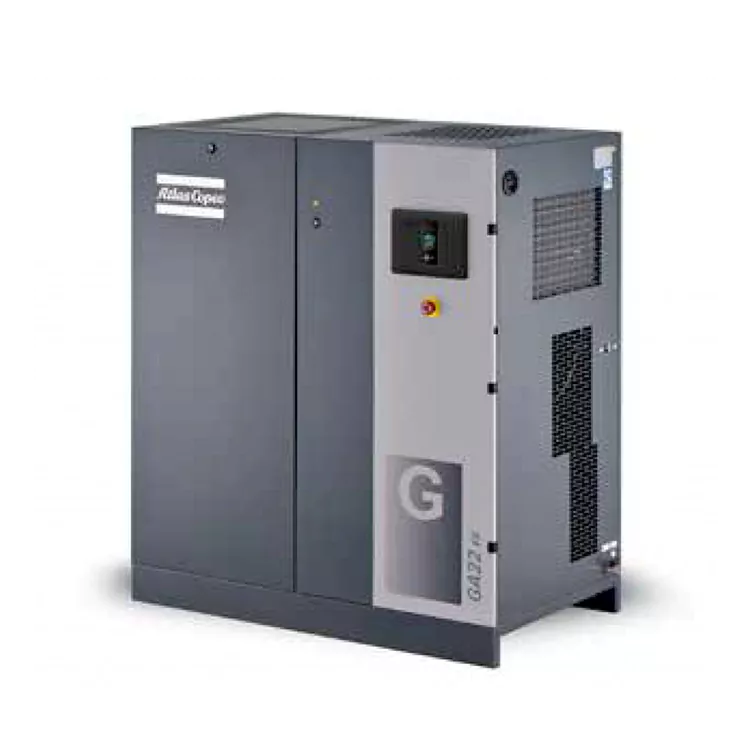

Energy-Saving Oil-Injected Screw Compressor

Kui palju süsinikku ja kapitali teie praegune suruõhu infrastruktuuri raiskab?

Tööstusrajatised seisavad silmitsi rangete süsinikdioksiidi vähendamise kohustustega ja kasvavate elektrienergiakuludega. Kuna õhukompressorid on tehase põrandal sageli suurim energiatarbimise allikas, on tõhususe maksimeerimine ülioluline. Energiasäästlik õlisissepritsega kruvikompressor on loodud selle väljakutse lahendamiseks, kombineerides optimeeritud rootori konstruktsioonid suure jõudlusega jahutussüsteemidega.

Asümmeetrilised kruviprofiilid tagavad optimaalse survesuhte minimaalse õhulibisemisega. Koos ülisuure vertikaalse nafta-gaasi separaatori paagiga vähendab see konstruktsioon siserõhu langusi, võimaldades energiasäästukompressoril edastada rohkem vaba õhku iga kilovati sisendvõimsuse kohta.

Tehnilised parameetrid ja tõhususe mõõdikud

Allolev tabel näitab meie energiasäästliku tootevaliku töömõõdikuid ja tarnemahtusid.

GA seeria tehnilised parameetrid

Mudel	Maksimaalne töörõhu latt(e)	Max töörõhk psi	FAD Flow l/s	FAD Vooluhulk m³/min	FAD Flow cfm	Mootori võimsus kW	Mootori võimsus hj	Müratase dB(A)	Kaal Standard kg	Kaal Standardne naela	Kaal Täisjõudlus kg	Kaal Täisjõudlusega naela	Väljalaskeava suurus
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Seadme jõudlusparameetrid, mis on testitud vastavalt standardile ISO 1217, väljaanne 3, lisa C-1996 Müratase vastab standardile ISO 2151 / Pneurop / CagiPN8NTC2

Võrdluskatse tingimused:

· Absoluutne sisendrõhk: 1 bar

· Õhu sisselaske temperatuur: 20°C GA 11-26 sisseehitatud kuivati rõhu kastepunkt: 5°C

FAD vooluhulk mõõdetuna allpool töörõhku:

· 7,5 baari mudelid testitud 7 baariga

· 8,5 baari mudelid testitud 8 baariga

· 10,5 baari mudelid testitud 10 baariga

· 13 baariga mudelid testitud 12,5 baari juures

GA11/15/18/22/26*/30 integreeritud kuivati mudelite andmetabel

Mudel	Max töörõhk – standardvarras(e)	Max töörõhk – standardne psig	Maksimaalne töörõhk – täisjõudlusega latt(e)	Maksimaalne töörõhk – täielik jõudlus psig	FAD Flow l/s	FAD Vooluhulk m³/min	FAD Flow cfm	Mootori võimsus kW	Mootori võimsus hj	Müratase dB(A)	Kaal Standard kg	Kaal Täisjõudlus kg	Väljalaskeava suurus
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Energy-Saving Oil-Injected Screw Compressor

Seadme jõudlusparameetrid, mis on testitud vastavalt standardile ISO 1217, Ed.3, Lisa C-1996 Müratase vastab standardile ISO 2151 / Pneurop / CagiPN8NTC2

Võrdluskatse tingimused:

· Absoluutne sisendrõhk: 1 bar

· Õhu sisselaske temperatuur: 20°C Sisseehitatud kuivati survekastepunkt GA 11*-30 jaoks: 2°C ~ 3°C

FAD vooluhulk mõõdetuna allpool töörõhku:

· 7,5 baari mudelid testitud 7 baariga

· 8,5 baari mudelid testitud 8 baariga

· 10,5 baari mudelid testitud 10 baariga

· 13 baariga mudelid testitud 12,5 baari juures

Energy-Saving Oil-Injected Screw Compressor

Mitme tööstusharu rakenduste kohtvalgustid ja taaskasutatud soojuslahendused

Meie energiasäästlik õli sissepritsega kruvikompressor tagab usaldusväärse ja suure õhuhulga, toetades samal ajal rajatise kütmise eesmärke valikulise heitsoojuse taaskasutamise integreerimise kaudu:

Söetööstuses kasutatavad vannirakendused: ühendades sekundaarse plaatsoojusvaheti kompressori õliahelaga, saab söetööstus taaskasutada kõrge temperatuuriga soojusenergiat personaliruumide pesuvee soojendamiseks, säästes märkimisväärsel hulgal katla auru.

Farmatseutiline vee eelsoojendus: taastab soojuse tsentrifugaal- ja kruviõhukontuuridest, et soojendada katla toitevett ja pöördosmoosi filtreerimistorusid, muutes mehaanilise heitsoojuse otseseks säästuks.

Autode värvitöökoja õhu eelsoojendus: kasutab regenereeritud soojusenergiat, et soojendada talvekuudel allavoolu pihustustorude sisselaskeõhku, vähendades sellega rajatise gaasiküttevajadust.

Juhtumiuuring: soojusenergia taaskasutamine pakenditööstuses

Shanghais asuv rahvusvaheline pakenditootja paigaldas kaks 35 kW kompressorit DECHUANi energiasäästliku õli sissepritsega kruvikompressori seadmetega, mis olid varustatud modulaarsete soojustagastusega süsteemidega.

Soojustagastusega liug oli ühendatud rajatise sisemise veetsirkulatsiooniga, mis toodab pidevat kuuma veevarustust temperatuuril üle 70 °C. See kuum vesi vastas täielikult tehase protsessivee nõuetele, kaotades vajaduse nende vanade elektriliste sukelsoojendite järele ja vähendades kogu tehase energiatarbimist veel 18%.

Tehniliste hangete KKK

K: Milline disainifunktsioon võimaldab energiasäästukompressoril saavutada laadimistsüklite ajal suuremat efektiivsust?

V: Kompressor kasutab ümberkujundatud vertikaalset õli-gaasi eraldussüsteemi. See optimeeritud paigutus minimeerib siserõhu langusi kompressioonitsükli ajal, võimaldades masinal õhku välja lasta väiksema takistusega ja vähendades üldist erienergiavajadust (SER) keskmiselt 3,3%.

K: Kas see energiasäästlik õhukompressor võib kõrgel ümbritseval temperatuuril töökindlalt töötada?

V: Jah. Energiasäästlikul õlisissepritsega kruvikompressoril on sõltumatu jahutusventilaator ja ülitõhus alumiiniumplokkradiaatori maatriks, mis võimaldab sellel pidevalt töötada kuni 46°C ümbritseva õhu temperatuuril ilma termilise väljalülitumise ohuta.

K: Milline on selle tõhusa kompressori uuenduse tüüpiline investeeringutasuvuse (ROI) ajakava?

V: Pidevalt kahes või kolmes vahetuses töötavate rajatiste puhul kompenseerivad energiasääst ja madalamad hoolduskulud tavaliselt esialgsed kapitalikulud 12–18 kuu jooksul.
