Õhu hoiupaak

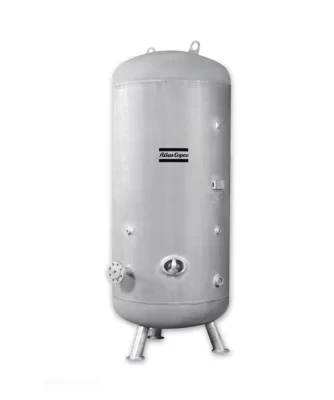

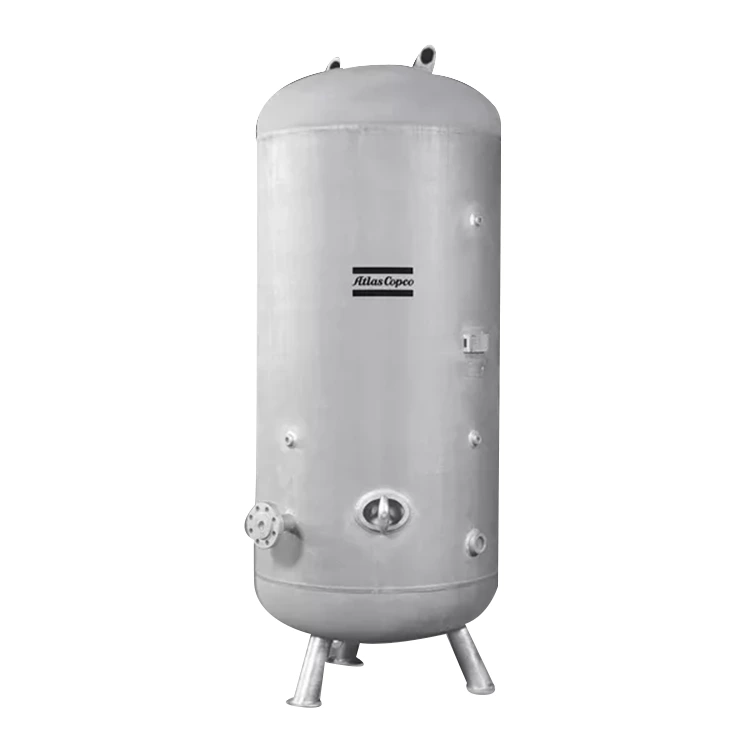

HTA kõrgsurveõhu mahutid

Energiasääst kõrgsurverakendustes

Atlas Copco HTA kõrgsurveõhumahutid pakuvad püsiva rõhuga suruõhku, säilitades suruõhku tippnõudluse rahuldamiseks. Vältides liigseid laadimis- ja mahalaadimistsükleid säästavad need energiat ja pikendavad õhukompressori eluiga. HTA-d sobivad ideaalselt kõrgsurverakenduste jaoks.

Sobib erinevatele välitingimustele

HTA töötab tõhusalt ümbritseva õhu temperatuurivahemikus -10°C/14°F kuni +55°C/131°F ning sobib niiske ja kuuma suruõhu käitlemiseks. Kondensaadi äravool on valikuline.

Kõrge töökindlus

Kasutame takistuse, pinge, pulsatsiooni ja vibratsiooni arvutamiseks lõplike elementide dünaamilist arvutusmeetodit ning arvutame arvutustulemuste põhjal HTA, andes sellele silmapaistva usaldusväärsuse (CE 97/23 – ASME VIII jaotis, osa 3).

Tehnoloogilised eelised

Tehnilised eelised

■ Ohutu valik

HTA gaasipaagid on hõlpsasti ühilduvad kompressoritega, mis on mõeldud 45-baarisele rõhule ja 55 °C/131 °F temperatuurile.

■ Tugev konstruktsioon

Ohutu kuumtsingitud metallist mahutid pakuvad suurepärast kaitset.

■ Lihtne paigaldamine

Mugavaks paigaldamiseks varustatud kergesti ligipääsetavate kinnitusavadega.

Mis on õhu vastuvõtupaak?

Õhu vastuvõtupaagid, mida mõnikord nimetatakse suruõhu mahutiteks, on suruõhusüsteemide oluline komponent. Nende esmane eesmärk on suruõhku ajutiselt säilitada, et rahuldada süsteemi tippnõudlust ja optimeerida tehase töö efektiivsust.

Õhumahuti roll

Teoreetiliselt võib teie õhukompressori seade töötada ilma õhu vastuvõtupaagita. Komponentide puudumine õhusüsteemis suurendab aga kompressori laadimistsükleid ja tühjendustsükleid, tekitades sellele suurema koormuse. Oluline on meeles pidada, et peale- ja mahalaadimistsükkel sõltub nõudluse kõikumisest teie rajatises.

Õhupaak mängib pneumaatilistes süsteemides üliolulist rolli. Neid kasutatakse suruõhu hoidmiseks enne selle sisenemist torujuhtmesüsteemi või seadmetesse. Lühidalt öeldes toimib õhu vastuvõtupaak puhvrina kompressori ja nõudluse muutustest tingitud rõhukõikumiste vahel.

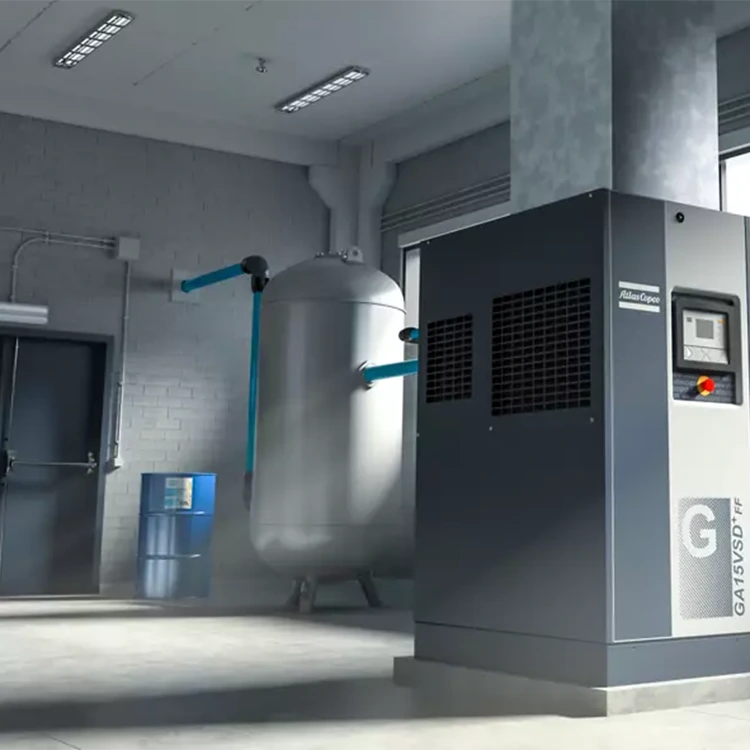

Mõned õhukompressorid on "paagi külge kinnitatud", mis tähendab, et need tarnitakse tervikliku seadmena ja paigaldatakse õhu vastuvõtupaagi peale. Paagi tüüpi õhukompressorite kasutamine ei säästa mitte ainult ruumi, vaid vähendab ka üksikute kuivatite paigaldamiseks vajalikku esialgset paigalduskulu. Selline konfiguratsioon on väikestes õhukompressorites väga levinud ja väljundvõimsus ei ületa tavaliselt 26 kilovatti (või 35 hobujõudu). Suured õhukompressorid ei sobi paakide paigaldamiseks, kuna see tooks kaasa üliraske seadistuse, mis võib ohustada ohutust.

Õhuvastuvõtjate kasutamine pneumaatilistes süsteemides võib vähendada liigset tsirkulatsiooni ja tagada pideva õhurõhu, mis on ülioluline kompressorite efektiivsuse säilitamiseks ja nende tööea pikendamiseks.

Õhuvastuvõtjate tüübid

Konkreetsete rakendusvajaduste rahuldamiseks on erinevat tüüpi õhuvastuvõtjaid. Levinumate hulgas on niiske õhu vastuvõtjad ja kuiva õhu vastuvõtjad.

Paigaldage õhukompressori ja kuivati ​​vahele niiske õhu vastuvõtja. Need mahutid säilitavad töötlemata suruõhku ja aitavad eemaldada niiskust enne, kui õhk kuivatussüsteemi siseneb, mängides olulist rolli kuivati ​​jõudluse parandamisel. See samm võib tagada kuivatusprotsessi tõhususe paranemise.

Teisest küljest salvestab kuiva õhu vastuvõtja töödeldud suruõhku ja paigaldatakse tavaliselt õhukompressori ja kuivati ​​järel. Nende põhiülesanne on säilitada kuiva õhu terviklikkust ja tagada süsteemi stabiilne ja usaldusväärne töö.

Kuidas õigesti õhu vastuvõtupaaki valida?

Hea rusikareegel õhumahuti valimisel on lubada 3–4 gallonit õhku CFM voolukiiruse kohta või 10–15 liitrit suruõhku liitri kohta sekundis, olenevalt kasutatava õhukompressori tüübist ja rakendusest. Sarnaselt õhukompressori valikuga tuleks oma süsteemi jaoks sobivate õhuvastuvõtja paagi spetsifikatsioonide kindlaksmääramisel arvesse võtta mitmeid tegureid. Järgmised tegurid on tungivalt soovitatavad:

Rõhu kõikumiste/languste minimeerimine: õhu vastuvõtupaaki kasutatakse rõhukõikumiste minimeerimiseks, mis võivad mõjutada tootmisprotsessi ja toote kvaliteeti. Kompressori jaoks õige õhu vastuvõtupaagi valimisel tuleb arvestada kahe väärtusega: kompressori väljundrõhku ja rakendusnõudeid kasutuskohas. Pange tähele, et õhu vastuvõtupaagis hoitav suruõhk on kasulik ainult siis, kui selle rõhk on vastava protsessi toetamiseks piisav. Seetõttu tuleb arvestada kestusega, mille jooksul õhku vastuvõttev paak varustab gaasi lõppkasutaja/seadme poolt nõutava rõhuga (minutites).

Täitke lühiajalised tippõhuvajadused: kui suruõhuvajadus kõigub päeva jooksul järsult, tuleb arvestada tippnõudlusega, et süsteemi rõhk ei langeks alla lubatud taseme. Õhumahutid pakuvad hoiuruumi lühiajaliste tippõhuvajaduste rahuldamiseks, mida kompressor ei suuda täita. Teie õhuvajadused võivad varieeruda olenevalt kellaajast, vahetuste ajakavadest või isegi erandlikest vajadustest (nt liivapritsi või abrasiivsete materjalide pihustusmasinate aeg-ajalt kasutamine). Teie suruõhu kasutamise, nõutava õhuvoolu kiiruse (CFM või liitrit sekundis) ja teie süsteemi eeldatavate tipprõhkude põhjalik mõistmine on väga kasulik, kuna see määrab, kui palju suruõhuvoolu on vaja, et vältida õhupuudust protsessi mis tahes osas.

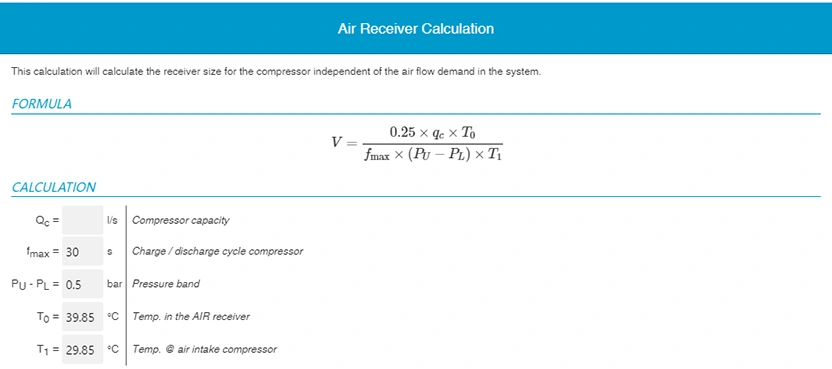

Õhuvastuvõtja arvutamine
