Atlas Copco F-tüüpi külmõhukuivati kasutab kolm-ühes soojusvahetit, mis ühendab endas õhu/õhu, õhu/külmaaine ja vee eraldajad. See eemaldab tõhusalt pärast jahutamist eraldatud vedela vee ja eeljahutab suruõhku, parandades soojusvahetuse efektiivsust. Oleme professionaalne järeltöötlusseadmete tootja ja tarnija Hiinas. Tere tulemast konsulteerima ja ostma.
Atlas Copco F-tüüpi külmõhukuivati kasutab kolm-ühes soojusvahetit, mis ühendab endas õhu/õhu, õhu/külmaaine ja vee eraldajad. See eemaldab tõhusalt pärast jahutamist eraldatud vedela vee ja eeljahutab suruõhku, parandades soojusvahetuse efektiivsust.
Suruõhk teenindab paljusid erinevaid tööstusvaldkondi. See peab olema puhas ja kuiv kõikjal ja igal hetkel. Toores suruõhus on tahkeid, vedelaid ja gaasilisi lisandeid. Need ained võivad kahjustada teie õhusüsteemi ja valmistooteid. Niiskus on töötlemata õhu oluline osa. See võib põhjustada selliseid probleeme nagu torujuhtme rooste, pneumaatiliste tööriistade varajane kulumine ja toote riknemine.
1. Niiskuse ohtude vältimine
Kui meid ümbritsev õhk on kokku surutud, suureneb selles järsult veeauru ja osakeste kontsentratsioon. Näiteks surutakse siseõhk rõhuni 7 bar (e)/100 psig, suurendades aurusisaldust või niiskust ligikaudu 8 korda, ja seejärel jahutatakse vedelaks veeks. Vee kogus sõltub konkreetsest rakendusest. Suruõhk võib tegelikult sisaldada kolme tüüpi vett: vedel vesi, veeudu (udu) ja aur (gaas). Seetõttu on äärmiselt oluline suruõhust niiskust tõhusalt eemaldada.
2. Õhuniiskus võib põhjustada

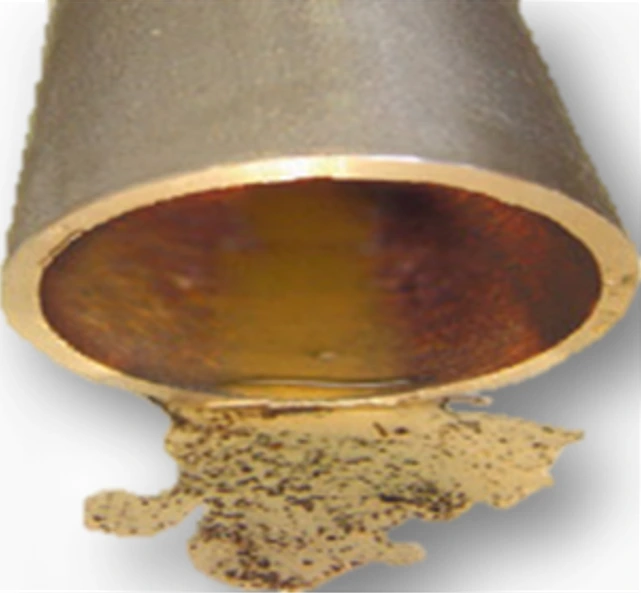

− Suruõhutorude korrosioon.
− pneumaatiliste seadmete kahjustused ja talitlushäired.
− Torude korrosioon, mis põhjustab suruõhu lekkeid.
- Halb katte kvaliteet põhjustab elektrostaatilise pihustamise protsessi halvenemist.
- Lõpptoote kvaliteedi langus.
3. Külmkuivatite dehüdratsiooni põhimõte

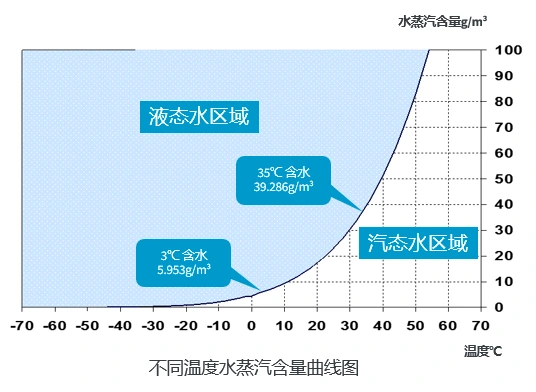

Joonis näitab, et õhk hoiab erinevatel temperatuuridel erineval hulgal veeauru. Õhk jahtub ja ka selle veeauru tase langeb. Kõveral on punktid, mis tähistavad küllastunud veeauru taset. Kõigi nende punktide temperatuur on kastepunkt. Madalam kastepunkt tähendab vähem veeauru suruõhus. Külmutatud õhukuivatid kasutavad seda füüsilist reeglit. Nad lasevad suruõhul soojust külmutusagensiga vahetada. See toiming alandab suruõhu temperatuuri. Jahutatud õhu veeaur muutub vedelaks veeks. See vedelik voolab süsteemist välja. Näiteks suruõhu küllastunud veeauru sisaldus temperatuuril 35 ℃ on 39,286 g/m³. Pärast soojusvahetust külmutusagensiga ja jahutamist temperatuurini 3 ℃ on küllastunud veeauru sisaldus 5,953 g /m³. Erinevus 33,333 g /m³ näitab pärast külmkuivati jahutamist ja dehüdratsiooni eemaldatud vee kogust. See tähendab, et pärast suruõhu läbimist külmkuivatist eemaldatakse ligikaudu 85% niiskusest, mis tagab, et suruõhu kuivatamine vastab tootmisprotsessi nõuetele.

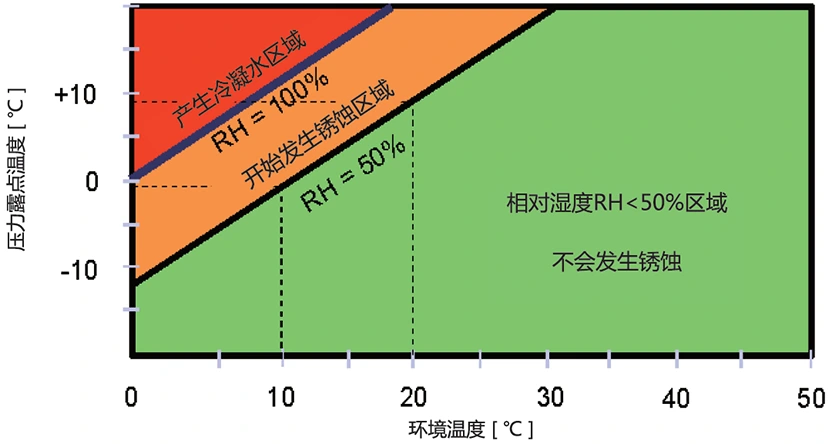

Edasine analüüs näitab, et suruõhu jahutamine muudab veeauru ainult vedelaks veeks. Seejärel eraldab see selle vedela vee suruõhust. Halb drenaaž laseb vedelal veel koos suruõhuga allavoolu torudesse tagasi voolata. Soovitud veeeraldustulemust sel viisil ei saavutata. Kondenseeritud suruõhu suhteline niiskus on 100%. Selle niiskuse vähendamiseks peab õhutemperatuur tõusma. Ilma selle temperatuuri tõstmiseta sööb suruõhus olev veeaur ikkagi torusid ja õhujõul töötavaid tööriistu. Suruõhu suhteline niiskus langeb kuumutamisel. Jahutatud, kondenseeritud ja veetustatud suruõhk vajab temperatuuri tõstmist. Nii langeb õhuniiskus alla 50%.

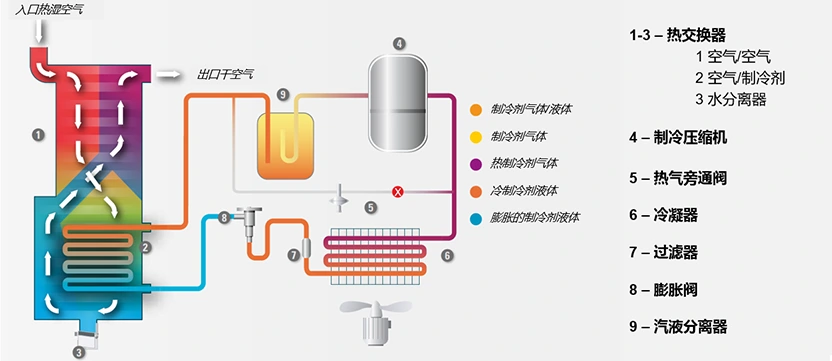

Atlas Copco F-tüüpi külmõhukuivati kasutab kolm-ühes soojusvahetit, mis ühendab endas õhu/õhu, õhu/külmaaine ja veeseparaatorid. See eemaldab tõhusalt pärast jahutamist eraldatud vedelat vett ja eeljahutab suruõhku, parandades soojusvahetuse efektiivsust. Samal ajal soojendab see dehüdreeritud suruõhku sisselasketemperatuurist 10 °C madalamale temperatuurile, tagades suruõhu suhtelise niiskuse pärast töötlemist alla 50%, hoides ära korrosiooni ja saavutades külmõhukuivati tõelise dehüdratsiooniefekti.

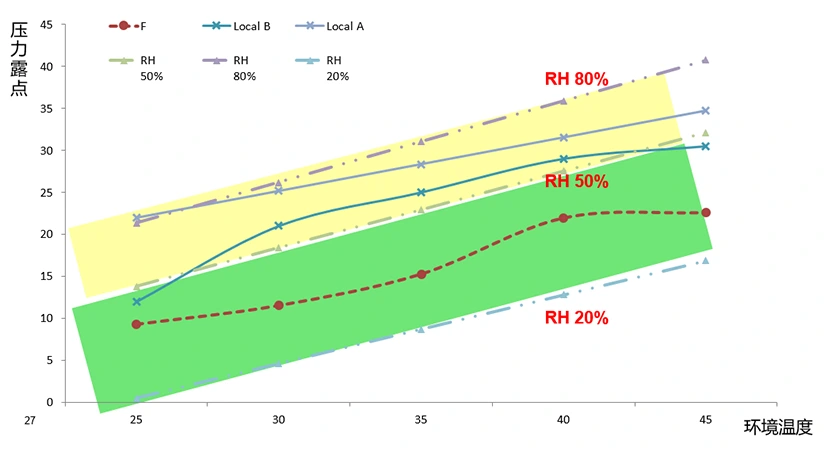

Nagu allpool toodud mõõdetud andmetest nähtub, on suruõhu sisendrõhul 7 Bar, sisselasketemperatuuril 35°C, rõhu kastepunktil 7°C ja lõplikul väljalasketemperatuuril 25°C õhu suhteline niiskus 30%, mis takistab tõhusalt torustike ja õhku kasutavate seadmete korrosiooni.

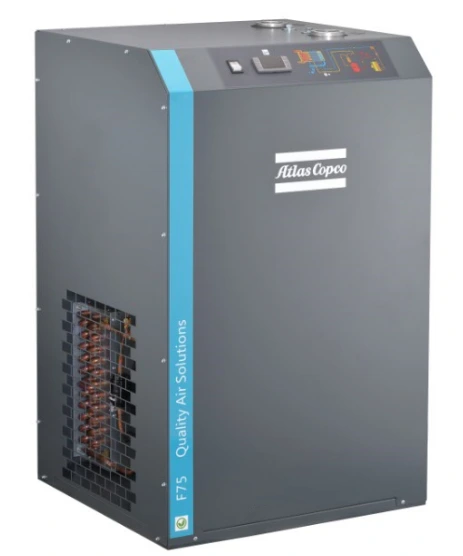

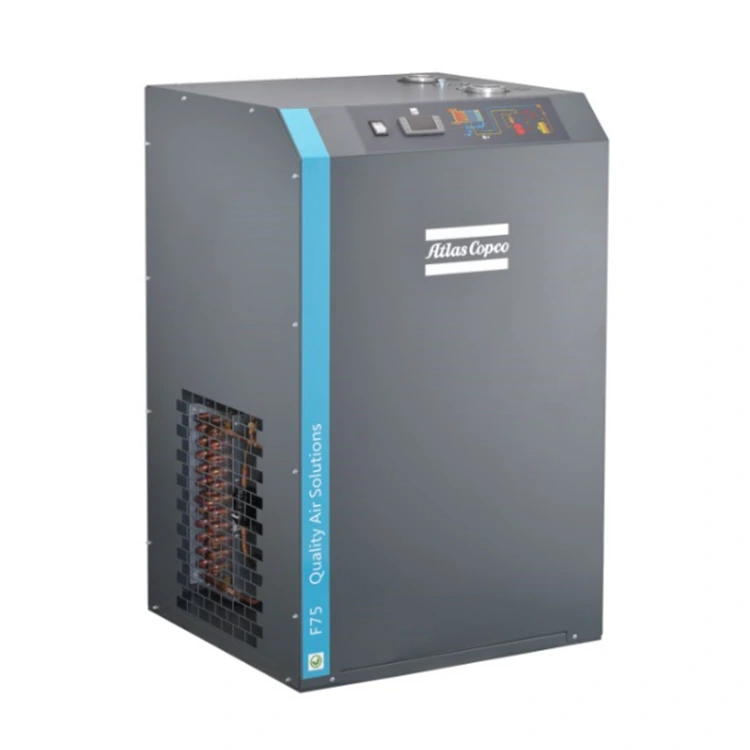

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 ja F400)
Standardvarustuse ulatus: F6-400 on õhkjahutusega jahutatud suruõhukuivati. Kuivatusseade sisaldab kõiki sisemisi torustikke, liitmikke ja elektrisüsteeme. See koosneb otseajamiga suure jõudlusega külmutuskompressorist, täielikult suletud õhkjahutusega mootorist ning määrimis-, jahutus- ja konditsioneerimissüsteemidest.

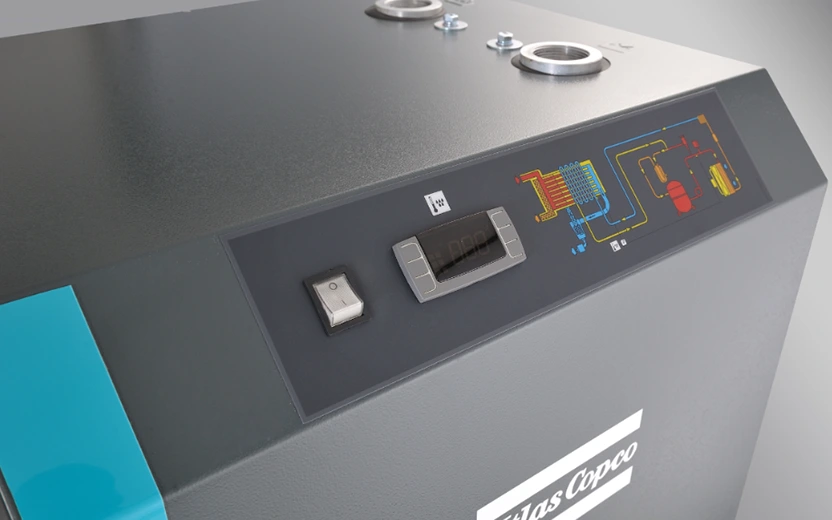

Kuivati on paigutatud helikindlasse korpusesse. Esipaneelil on arvuti juhtmoodul, millel on start/stopp-nupp ja kastepunkti ekraan.
F6-400 on mõeldud pidevaks tööks kõige ekstreemsemates tingimustes. Kõik pöörlevad osad on täielikult suletud, vältides saastumist ja tagades pikaajalise ja usaldusväärse töö. Kuivati jahutussüsteem on spetsiaalselt loodud töötama hästi ümbritseva õhu temperatuuril kuni 45 °C/113 °F.
Komponendi kirjeldus:
