Protsessigaasi tsentrifugaalkompressor

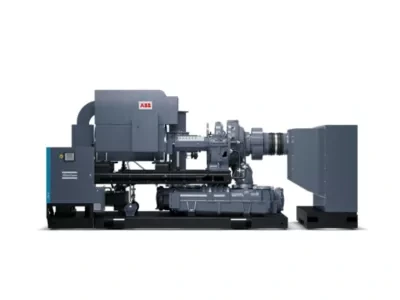

Üheastmeline tsentrifugaalkompressor ZHL

Energiasäästlikud tsentrifugaalkompressorid kuni 2 bar(g)/29 psig

Mis on üheastmeline tsentrifugaalõhukompressor?

Protsessigaasi tsentrifugaalkompressorid kasutavad voolu ja rõhu tekitamiseks tsentrifugaaljõude. Tsentrifugaaltehnoloogia on äärmiselt tõhus viis suruõhu tootmiseks.

Peaveovõlliga käigukasti käitab mootor. Nii käigukasti kui ka peaveovõllid käitavad ühe või mitme tiivikuga kiirvõlle. Üheastmelistel turbokompressoritel on ainult üks tiivik ja need edastavad õhku rõhul kuni 2 bar(g).

Mis vahe on ühe- ja kaheastmelisel kompressoril?

Sõna "etapp" viitab kokkusurumisastmete arvule, mida õhk läbib vajaliku õhurõhu saavutamiseks. Kiiresti pöörlevad tiivikud tekitavad kompressoris dünaamilise rõhu. Töörataste arv ja seega ka etappide arv sõltub vajalikust väljalaskerõhust.

Rakendustes, mis nõuavad 2 baari (g) või vähem, piisab rõhuvajaduse rahuldamiseks ühest tiivikust või üheastmelisest kompressorist. Kaheastmelise või (kolmeastmelise) kompressoriga on võimalik saavutada kõrgemaid rõhku.

Kasu

Mille poolest on meie üheastmelised turboõlivabad õhukompressorid ainulaadsed?

Meie ZHL-i disainiga tahame pakkuda energiasäästlikumat lahendust nendele rakendustele, mis nõuavad vooluhulka 7000 m3/h või rohkem ja rõhku kuni 2 bar(g)/29 psig. Uuenduslik disain tagab tõhusa õhu kohaletoimetamise isegi siis, kui protsessi õhuvajadus on erinev.

Lisaks on meie üksused 0-klassi sertifikaadiga. See tagab teie protsessi õlivaba kvaliteetse õhu.

Unikaalne topelttihendi disain tagab teie kvaliteetse õhu tootmisprotsessi. Tänu õli- ja õhutihenditele ei pääse määrdeõli tiivikutesse, mille tulemuseks on õlivaba, klassi 0 sertifitseeritud õhuvarustus.

Jätkusuutlik tootmisprotsess

Kuni 80% kogu elutsükli kuludest läheb selle energiatarbimiseks. Meie protsessigaasi tsentrifugaalkompressorite projekteerimine võimalikult energiasäästlikuks ei too mitte ainult kasu planeedile, vaid toob kaasa ka teie investeeringutasuvuse. Teie suruõhupaigaldise võimalikult energiatõhususe tagamine on suurepärane viis tootmisprotsessi jätkusuutlikumaks muutmiseks.

Jätkusuutlikkus on meie disainiprotsessi keskmes:

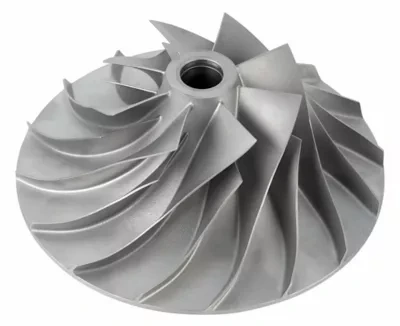

• Meie spetsiaalse tahapoole kalduva tiiviku konstruktsiooniga kasutab turbokompressor igast võimsuse ja rõhu variandist maksimumi. Erinevad tiivikutüübid võimaldavad valida õige käiguga turbokompressori laia valikut rakendusi. Olenemata sellest, kui erinevad tööpunktid on, mõistame oma suure tiivikutüüpide valikuga jõudluse optimeerimise kunsti teie konkreetsete vajaduste järgi.

•Meie ZHL-i turbokompressoreid juhivad lai valik ülitõhusaid mootoreid. Madalpinge variandid (kuni 560kW) on varustatud sisseehitatud YD-starteriga. Saadaval on erinevad mootorivalikud, nii õhk- kui vesijahutusega.

• Sisselaskeava juhtlabad on tõhus viis voolukiiruse reguleerimiseks muutuva õhuvajaduse korral.  Reguleeritavad sisselaskeava juhtlabad säästavad kuni 9% energiat võrreldes sisselaskeklapi kasutamisega. Sisselaske juhtlabasid juhitakse servomootoril põhineva ajamiga, mis on kulutõhus ja usaldusväärne viis vooluhulga reguleerimiseks muutuva õhuvajaduse korral kompressori täieliku väljalülitamise vahemikus.

•Meie järeljahutid ühendavad kompaktsuse madala lähenemistemperatuuri ja minimaalse rõhulangusega, et maksimeerida üldist energiatõhusust.

Süsinikneutraalse tootmisprotsessi suunas

Lisaks energiasäästlikule põhikonstruktsioonile saab meie üheastmelise turbokompressori kombineerida energiatagastusseadme ning kesk- ja/või üksuse kontrolleriga, et veelgi vähendada teie tootmisprotsessi süsiniku jalajälge:

•Töötav kompressor toodab paratamatult soojust. Energiataastusseadme lisamine aitab teil taastada kuni 94% kompressioonisoojust. Ilma energia taaskasutamata kaob see soojus atmosfääri jahutussüsteemi ja kiirguse kaudu. Meie energia taaskasutusseade kasutab vee soojendamiseks survesoojust. Seda sooja vett saab kasutada sanitaar- ja ruumide kütmiseks või mujal oma protsessis uuesti kasutada.

•Meie Elektronikon®-i seadme kontrolleri standardne mahalülitus-optimeerimisalgoritm maksimeerib pidevalt seadme väljalülitamise vahemikku. See piirab väljapuhumist ja parandab energiatõhusust kõikides töötingimustes.

•ZHL protsessigaasi tsentrifugaalkompressoreid saab hõlpsasti siduda meie Optimizer 4.0 keskkontrolleriga. Keskkontroller tagab töö õige jaotuse mitme kompressori vahel, mis toob kaasa väiksema kulumise, rohkem juhtimisvõimalusi ja väiksema energiatarbimise.

Tehniline spetsifikatsioon
